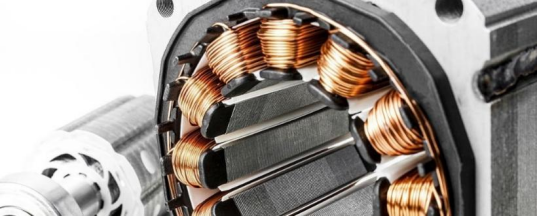

近年来的，无刷直流电机（Brushless DC Motor, BLDC）在工业、汽车、家电、医疗器械等各个领域得到广泛应用。相对于传统有刷电机，BLDC电机具有以下优势：高效率、寿命长、低噪音、小型化和精确控制。这些优势使得BLDC电机从天上的无人机到地下的扫地机器人都在使用这种高效可靠的技术。
不同于有刷电机的机械换向，无刷电机依靠功率器件的导通相位顺序实现换向，因此这些功率器件的驱动电路设计对于保障BLDC的可靠运行至关重要。
新品介绍

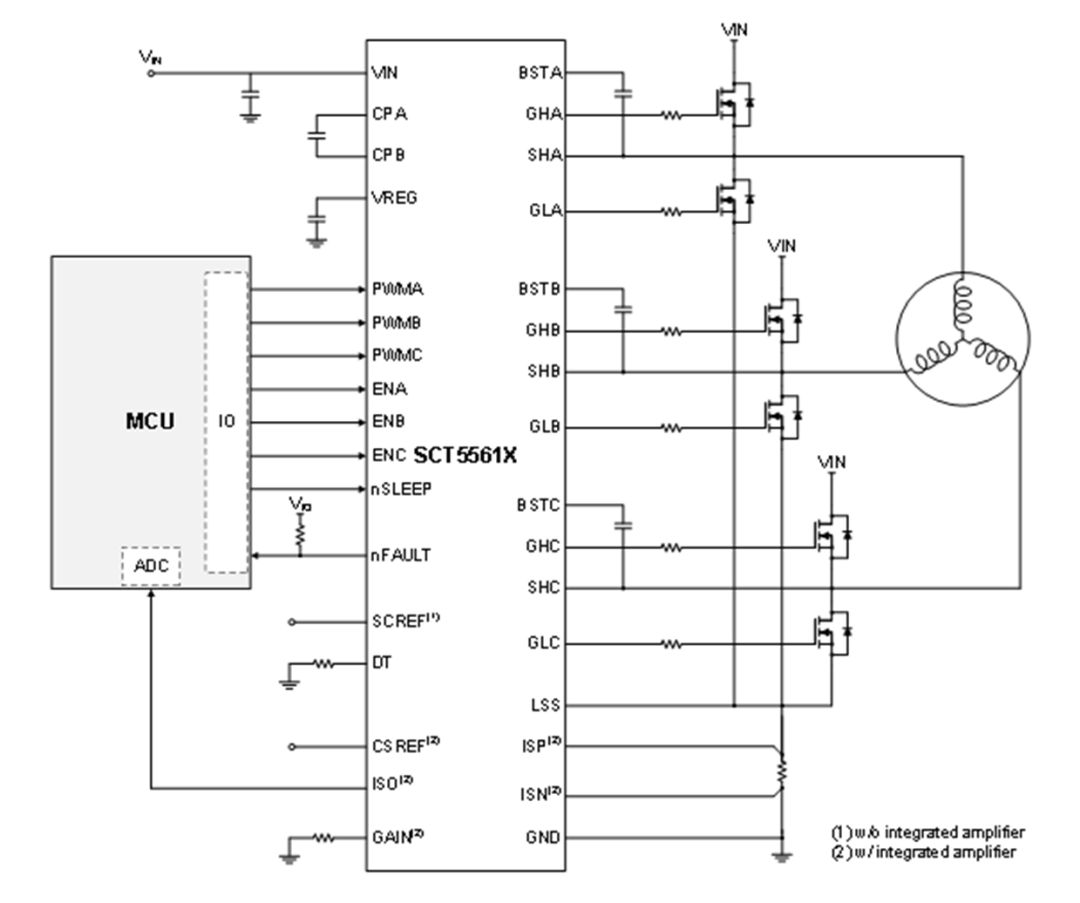

SCT55610是一款专为三相无刷直流电机而设计的高性能栅极驱动器，单片集成三路半桥驱动，可驱动6颗N沟道MOSFET。其丰富灵活的保护特性能极大提高系统可靠性，轻松满足不同应用场景需求。
1 完整的保护功能
输入/驱动/自举欠压保护
过流保护
短路保护
热保护
死区时间可调
具有故障报警指示引脚
这些保护功能可保证直流无刷电机驱动从容应对各类失效，及时报警反馈以排除故障。除常规的各电压轨欠压保护和热保护外，SCT55610更具备了过流保护和短路保护。过流保护通过一颗低侧电流采样电阻对三相总电流进行监控和保护；短路保护单独检测每颗MOSFET的导通压降，用以判断是否存在短路瞬时大电流而实施保护关断。
2 超宽输入电压范围

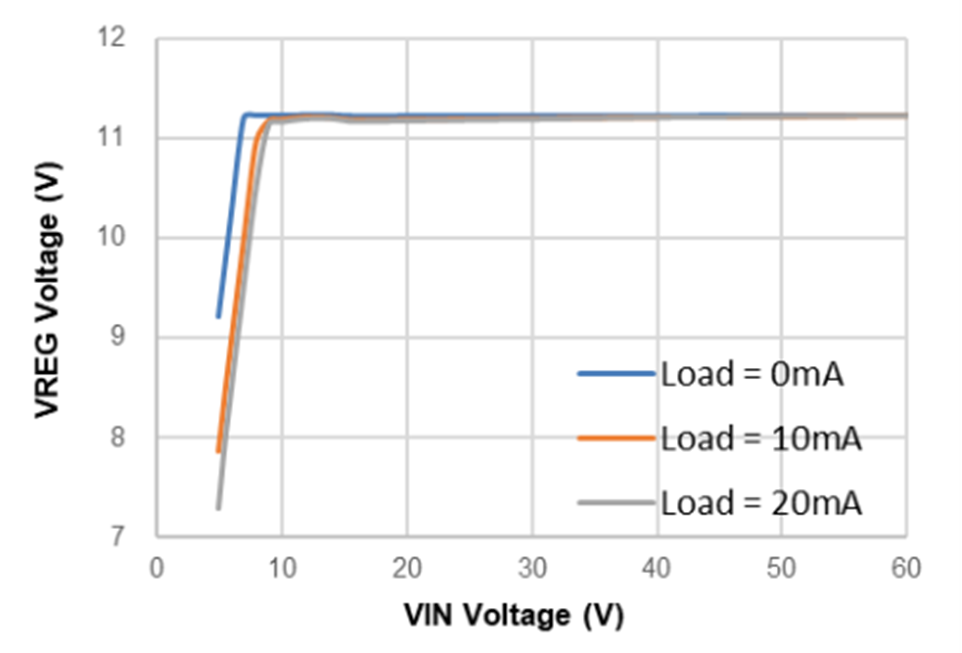

SCT55610可支持5~60V的超宽范围输入电压，并基于此宽范围输入电压产生一路稳定的11V电源轨用于栅极驱动，从而省去了外部稳压调节器，简化了设计与布板。
超宽的输入电压范围不仅提供了更高冗余度，有效应对电机各工况下的瞬态电压尖峰，并且只需略微改动外围器件参数，即可满足不同电压等级的应用需求。
3 专为电池类应用而优化
SCT55610非常适合两芯及以上的锂离子电池应用，不仅拥有优秀的静态功耗，更支持低功耗睡眠模式，拉低nSLEEP引脚时待机电流小于1uA，可显著延长电池使用寿命。此外，SCT55610还具有内部集成电流检测运放的版本供选择，进一步简化系统，提升效率。
4 紧凑的高集成度方案
SCT55610在集成三路半桥驱动器、驱动稳压调节器及各类保护电路的同时，采用了小型化的QFN-28L 4mm*4mm封装，最大程度地减小了PCB占用面积，因此同样适合空间紧凑，但功率较高需外置FET的电机驱动方案。
典型应用
SCT55610可广泛应用于各类三相无刷直流电机系统，例如泵和风扇，无人机，扫地机器人，电动工具及其他消费或工业应用。

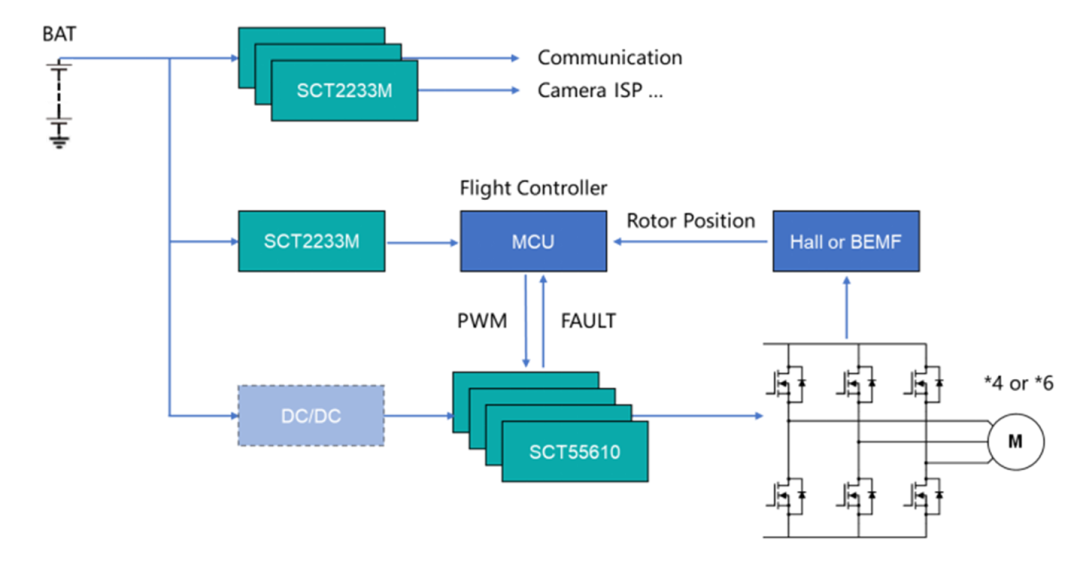

无人机应用
扫地机器人应用

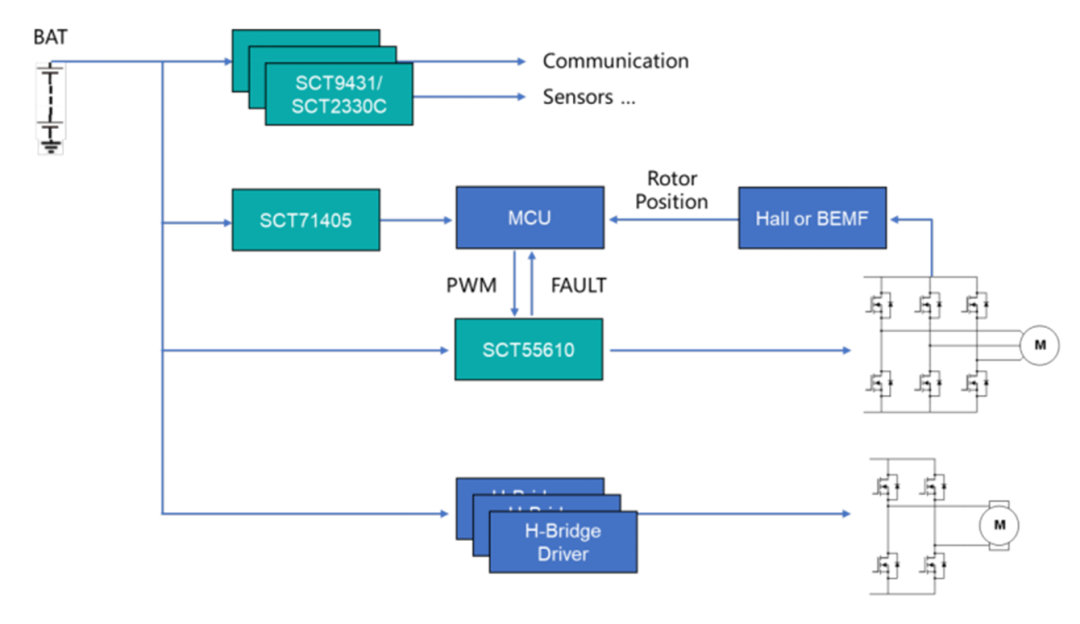

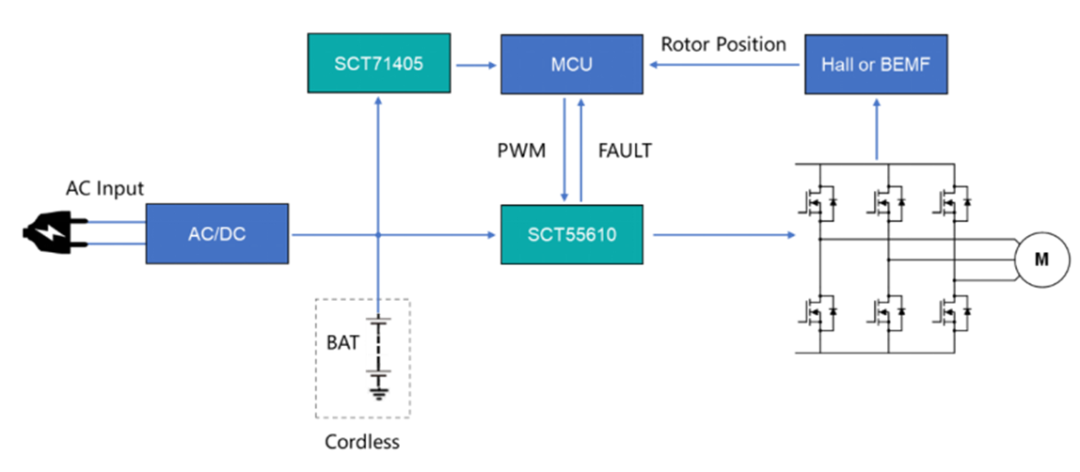

电动工具应用
产品细节
○ 单片集成三路半桥驱动器
○ 超宽输入电压范围：5V~60V
○ 峰值驱动电流：1A
○ 死区时间可调节：30ns~5us
○ 支持100%占空比运行
○ 兼容3.3V或5V逻辑电平输入
○ 低功耗睡眠模式，待机电流<1uA
○ 完整且灵活配置的保护功能
○ 具有故障报警指示引脚
○ 具有集成高精度电流检测运放的版本供选择

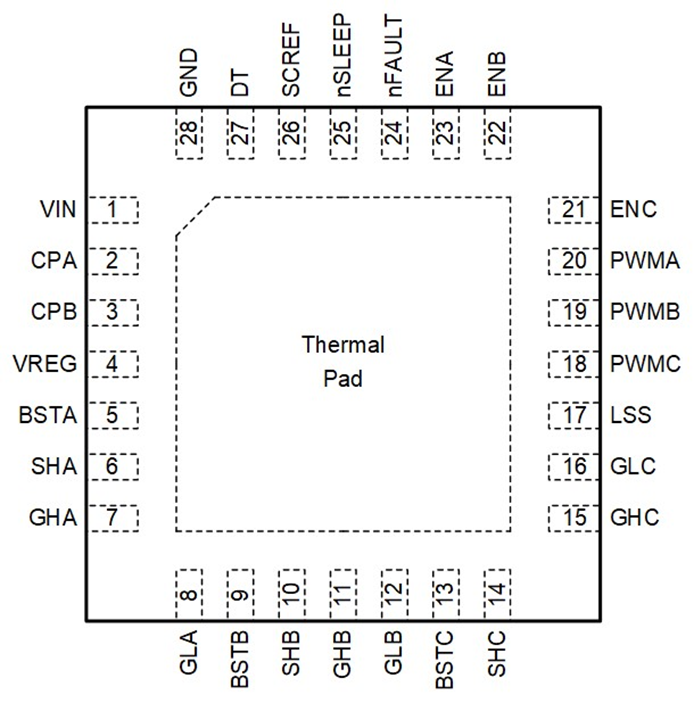

○ 封装：QFN-28L(4mm*4mm)
SCT55610即将量产，如有需求可以提供样片测试，申请样片或订购可联系销售。
来源：SCT芯洲科技
