减少外部组件数量，有助于节省电路板空间

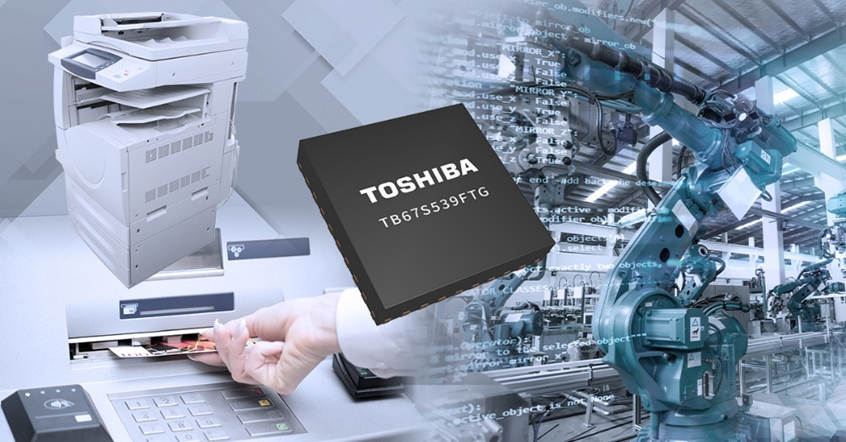

2021年9月22日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，步进电机驱动IC产品线添加新成员“TB67S539FTG”，旨在为办公自动化设备、商业设备和工业设备提供恒流控制功能。这款新型驱动IC无需电流感应电阻，即可实现恒流电机控制。
TB67S539FTG采用东芝最新推出的DMOSFET器件[1]，可实现40V的电机输出额定电压和2.0A电机输出额定电流[2]。集成电流感测器实现恒流电机控制，并可消除对外部电流感应电阻的需要。用于电机控制的H桥电路采用N沟道／N沟道配置，并内置电荷泵电路，以实现输出级控制。此外，这款新型驱动IC不需要外置电容（通常用于驱动H桥的栅极），因为它已经集成在该产品内部。这有助于节省印刷电路板的空间。
TB67S539FTG支持4.5V至34V的电机驱动电源，适用于采用24V电压驱动的应用以及采用12V驱动的应用，其中包括监控摄像头和投影仪。
为降低使用过程中的热耗散，TB67S539FTG采用紧凑型QFN32封装。输出晶体管漏源导通电阻（高边＋低边）低至0.8Ω（典型值），有助于降低产热。
应用：
- 办公自动化、商业和工业设备
特性：
- 无需电流感应电阻
- 无需电荷泵电路使用的外置电容
- 睡眠模式低功耗：IM1＝1μA（最大值）@睡眠模式
主要规格：
（除非另有说明，@Ta＝25℃）
器件型号 | ||||
工作电压范围 | 电机电源 VM（V） | @Ta＝-20℃至85℃ | 4.5至34 | |
绝对最大额定值 | 电机输出电压VOUT（V） | 40 | ||
电机输出电流IOUT（A） | 2.0 | |||
支持的电机类型 | 双极步进电机 | |||
输出晶体管漏源导通电阻 （高边＋低边） RON(D-S)典型值（Ω） | @VM＝24V， Tj＝25℃， IOUT＝2.0A | 0.8 | ||
功耗IM1最大值（μA） | @睡眠模式 | 1 | ||
安全功能 | 过流检测、热关断、欠压锁定 | |||
封装 | 名称 | QFN32 | ||
尺寸（mm） | 5.0Í5.0 | |||
库存查询和购买 | ||||
注释：
[1] 截至2021年9月。
[2] 实际电机驱动电流取决于使用环境以及环境温度、供电电压等因素。
如需了解相关新品的更多信息，请访问以下网址：
TB67S539FTG
如需了解相关东芝电机驱动IC的更多信息，请访问以下网址：
电机驱动IC
https://toshiba.semicon-storage.com/cn/semiconductor/product/motor-driver-ics.html
如需了解相关新产品在线分销商网站的供货情况，请访问以下网址：
TB67S539FTG
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TB67S539FTG.html
