【解读】超高效电机为什么节能？

来源： 网络

高效电机是指其效率应满足相应能效要求的高效率电机。高效电机将新的制造工艺和新材料完美地集成到核心部件中。电机线圈的优化设计可以有效地降低电磁能、热能和机械能的损耗，提高运行效率。电机发热少，使用寿命长。

电机效率为什么不能达到100%？

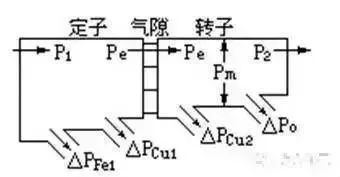

从下面图看电机功率传递如下：

• 输入功率P1

• 定子铁损△ PFe1

• 定子铜损△ PCu1

• 转子铜损△ PCu2

• 机械损耗△ Po

• 输出功率P2

• 电机效率

• 铁损包括磁滞损失与涡流损失

• 铜损是指定、转子的直流电阻造成的损耗

超高效电机在每个能量损失环节进行改进:

1.优化设计减少机械损耗△ P_o

•高质量球轴承, 减少摩擦和振动

• 锁紧的轴承减少端间隙

• 风扇和风扇罩设计为适宜的冷却和更安静的运行

• 更小的风扇产生更小的损耗

• 更低的电机运行温度使得更小的风扇可以使用

2.优化设计减少了定子铜损△ P_Cu1

• 更多的绕线

• 改进的槽的设计

•ISR (Inverter Spike Resistant) 磁线提供高至100倍的电压峰值抵抗力

• 电机定子两端都有端部绑带

•低的温升 (< 80°C)

•F 级绝缘系统

•在允许最高温度上限下，运行温度每低10°C 可使绝缘寿命加倍

3.优化设计减少了转子铜损△ P_Cu2和机械损耗

• 改进转子绝缘

• 高压冲模铸铝转子

• 转子动平衡

4.设计减少了铁损△ P_Fe1

• 更薄的矽钢叠片

• 改进钢的特性以达到更低的损耗并且提供同样的性能

• 优化的气隙
