通孔式小型封装有助于减小表贴面积和电机电路板尺寸
2023年10月26日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出两款600V小型智能功率器件（IPD）——“TPD4163K”和“TPD4164K”，可用于空调、空气净化器和泵等直流无刷电机驱动应用。这两款器件的输出电流（DC）额定值分别为1A和2A，于今日开始支持批量出货。
这两款新产品均采用通孔式HDIP30封装，与东芝之前的产品相比，表贴面积减小了约21%[1]。这也有助于缩小电机驱动电路板的尺寸。
考虑到在供电不稳定的地区，供电电压可能波动较大，因此该新产品还将电压从东芝之前产品[1]的500V提升到600V，提高了可靠性。
即日起用户可访问东芝官网获取“无感直流无刷电机驱动电路参考设计”，该参考设计使用了新产品TPD4164K，以及带有矢量控制引擎的TMPM374FWUG微控制器的相关功能。
未来，东芝将继续扩大自身的节能电机控制产品线，提供各种封装和改进的器件特性，为提高设计灵活性以及实现碳中和目标做出贡献。
无感BLDC电机控制电路参考设计

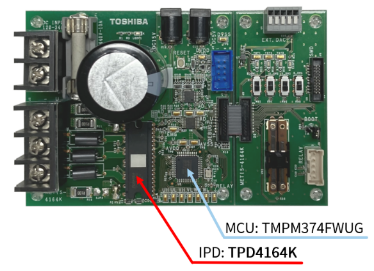

采用TPD4164K的无感BLDC电机控制电路

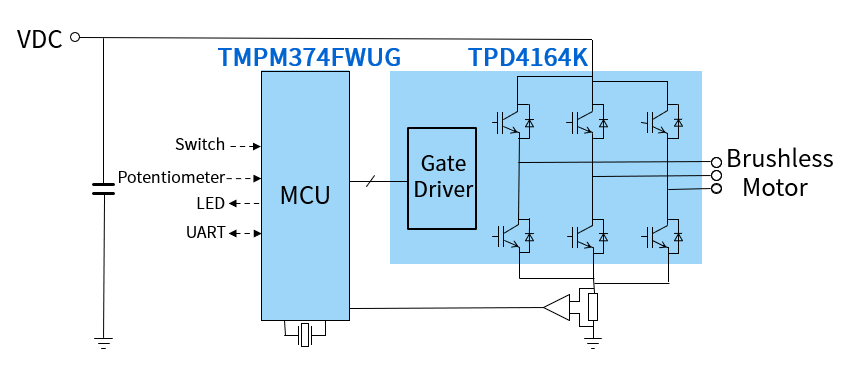

简易方框图
应用：
适用于家用电器的直流无刷电机
- 风扇电机（空调、空气净化器、通风扇、吊扇等）
- 泵
特性：
- 高额定供电电压，确保电源电压波动时的运行余量：VBB＝600V
- 小型封装：通孔式HDIP30封装：32.8mmÍ13.5mm（典型值），厚度＝3.525mm（典型值）
主要规格：
（除非另有说明，Ta＝25℃）
|
器件型号 |
||||||
|
绝对最大额定值 |
供电电压VBB（V） |
600 |
||||
|
输出电流（DC）Iout（A） |
1 |
2 |
||||
|
工作范围 |
工作供电电压 VBB（V） |
最大值 |
450 |
|||
|
电气特性 |
输出饱和电压 |
VCEsatH（V） |
典型值 |
2.6 （IC＝0.5A） |
3.0 （IC＝1A） |
|
|
VCEsatL（V） |
||||||
|
FRD正向电压 |
VFH（V） |
典型值 |
2.0 （IF＝0.5A） |
2.5 （IF＝1A） |
||
|
VFL（V） |
||||||
|
封装 |
类型 |
通孔 |
||||
|
东芝名称 |
HDIP30 |
|||||
|
尺寸（mm） |
32.8Í13.5（典型值），厚度＝3.525（典型值） |
|||||
|
保护功能 |
SD引脚控制过流／热关断／欠压等关断功能 |
|||||
|
库存查询与购买 |
||||||
注：
[1] DIP26封装产品（停产产品）：TPD4123K、TPD4123AK、TPD4144K、TPD4144AK、TPD4135K、TPD4135AK
