在我们工作当中经常会遇到设备需要点动控制和连续控制，我们可以通过三个简单的方式来实现对设备的控制。
点动和连续控制电路图

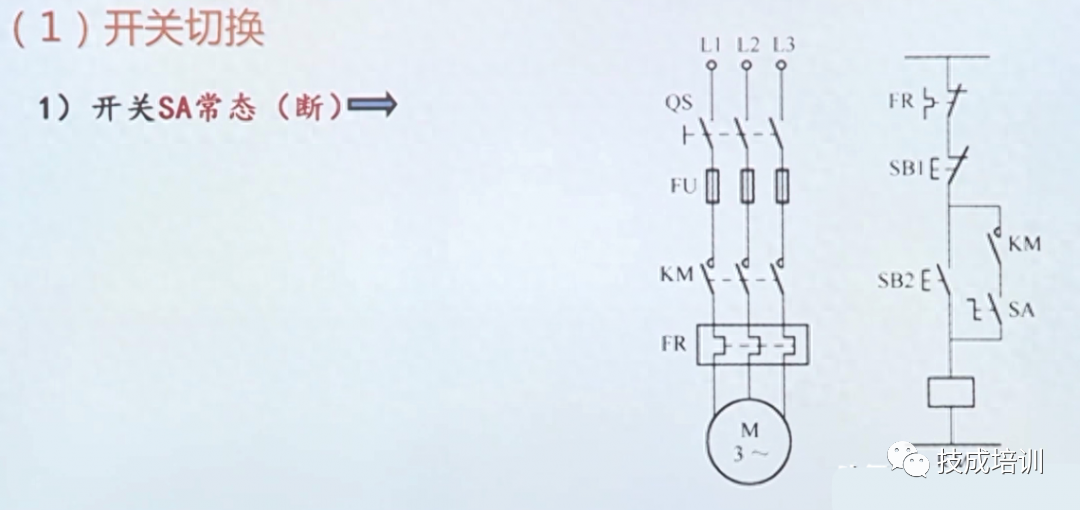

第一种方式是开关切换：在电路图1中，开关SA处于常态（断开），按按钮SB2电路通电交流接触线圈吸合但形不成自锁，电动机转动，松开按钮SB2线圈失电，电机转动停止。

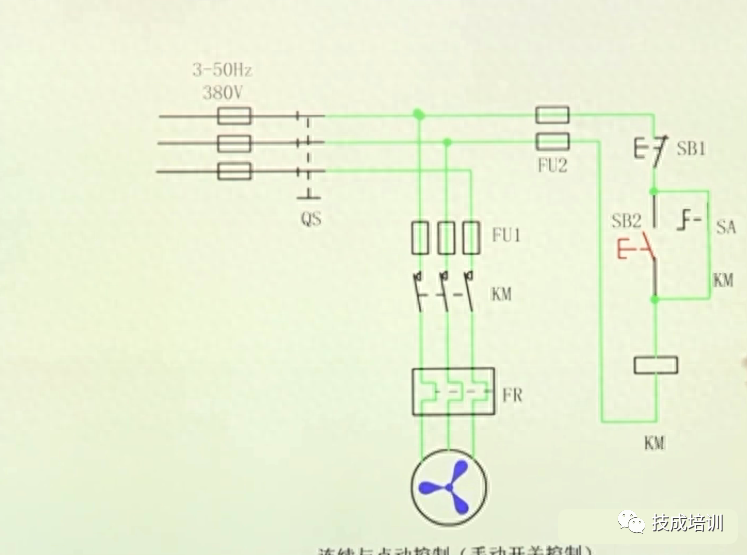

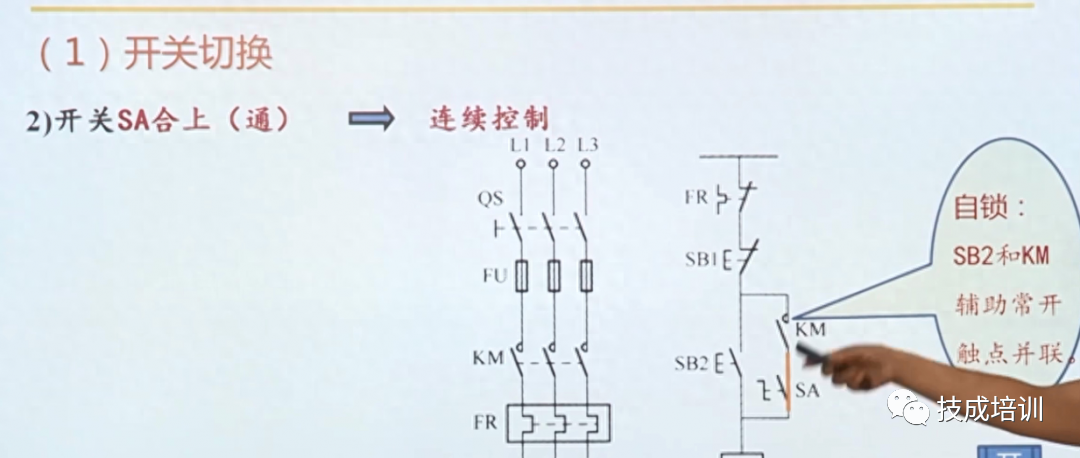

在电路图2中，开关SA处于闭合状态，按按钮SB2电路通电交流接触线圈吸合形成自锁，电动机转动。

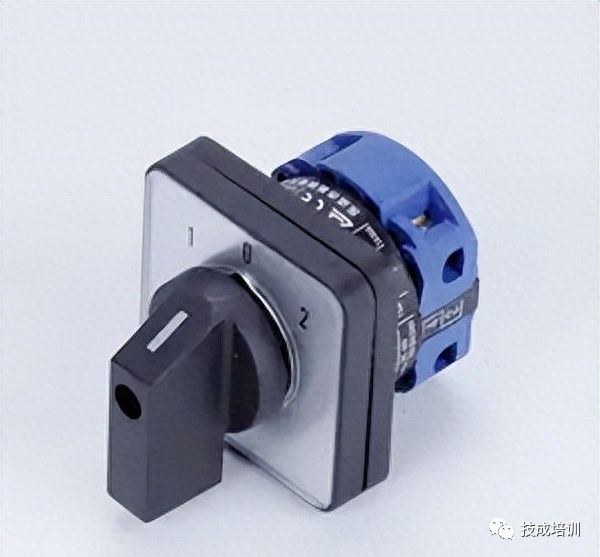

复合开关
1
2
连续控制

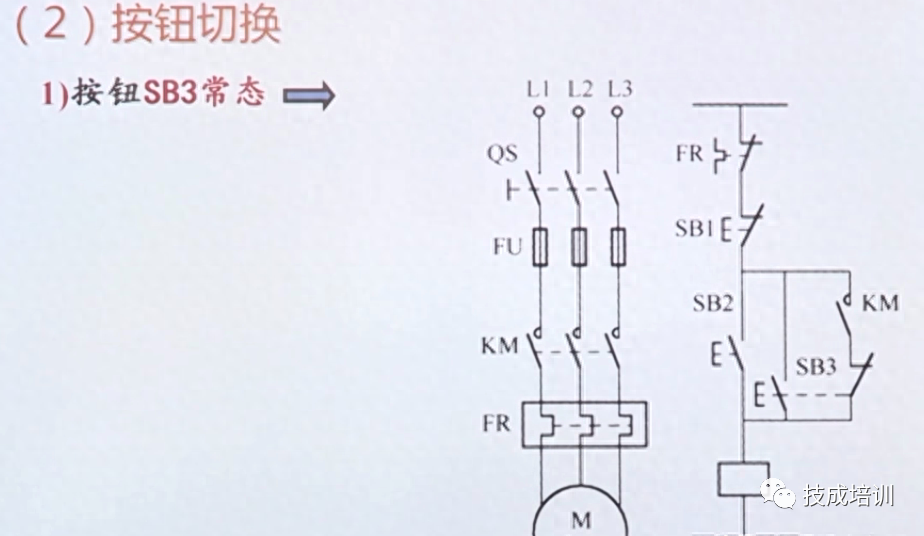

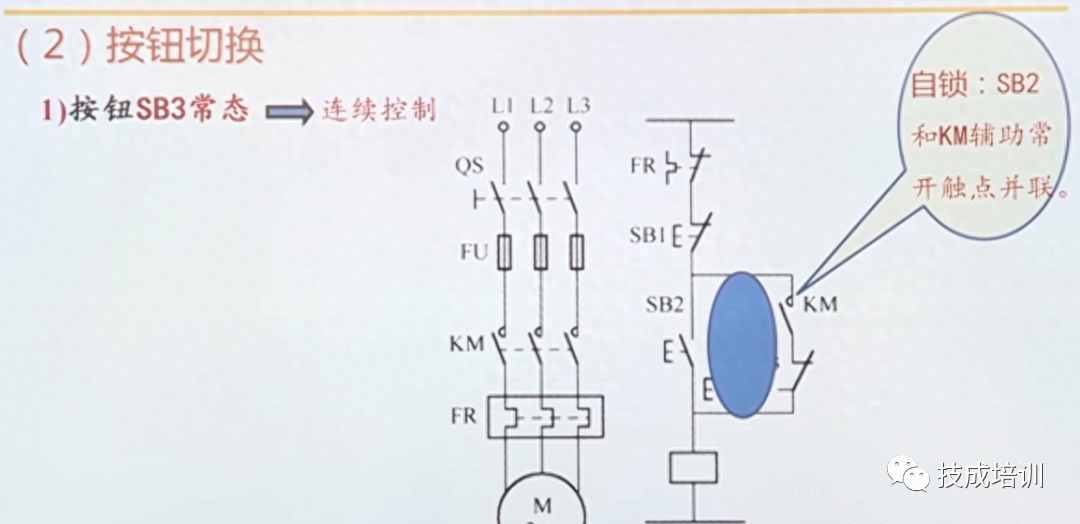

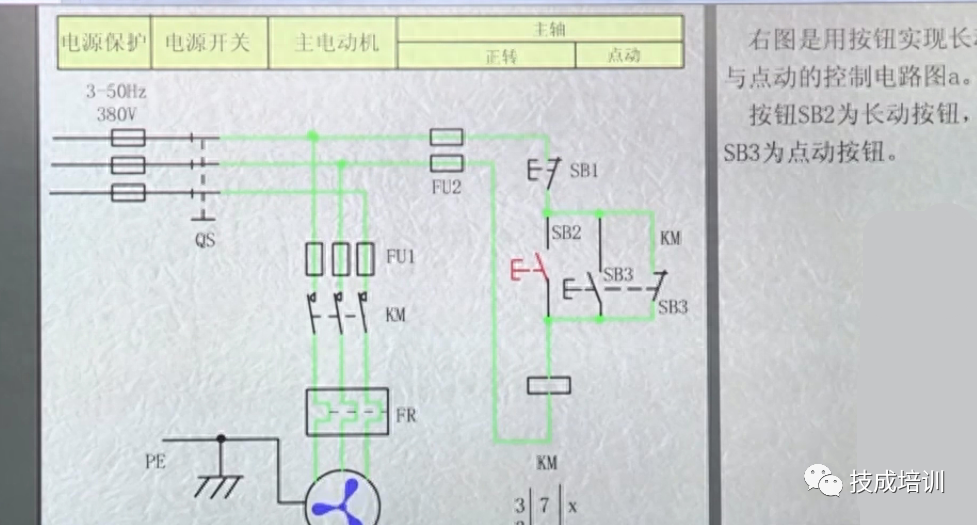

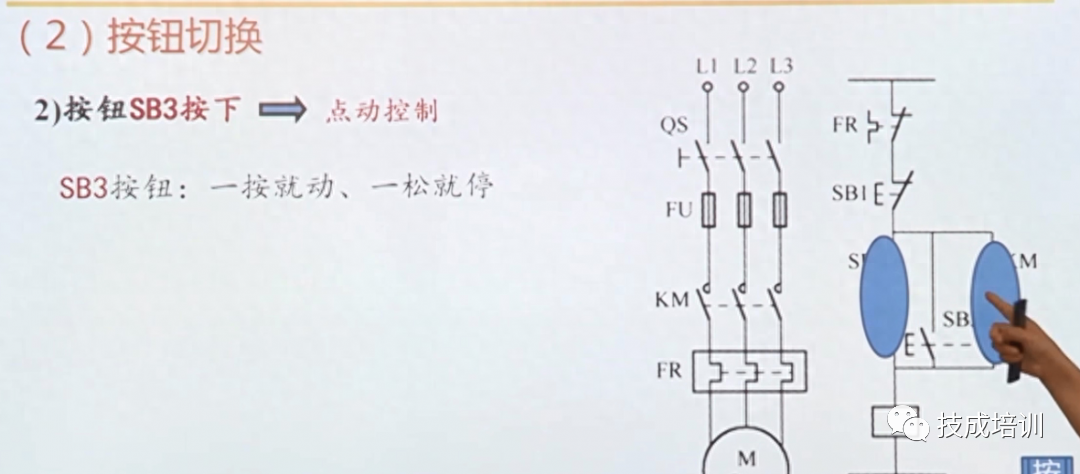

第二种方式是按钮切换：很多复合按钮开关都是有常开和常闭触点，在电路图3中SB3处于常态，常开点断开，常闭点和SB2，KM常开点进行并联，SB2按钮闭合kM线圈得电，线圈形成自锁，电机进行持续运转。当SB3常开触点闭合，常闭触点断开线圈失电，形不成自锁，电机形成点动控制。

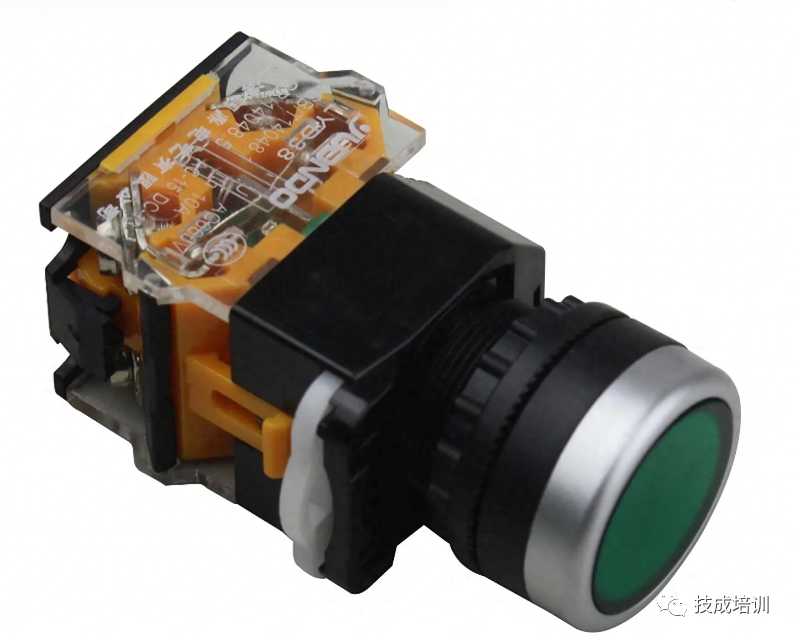

按钮开关
3
连续控制
点动控制

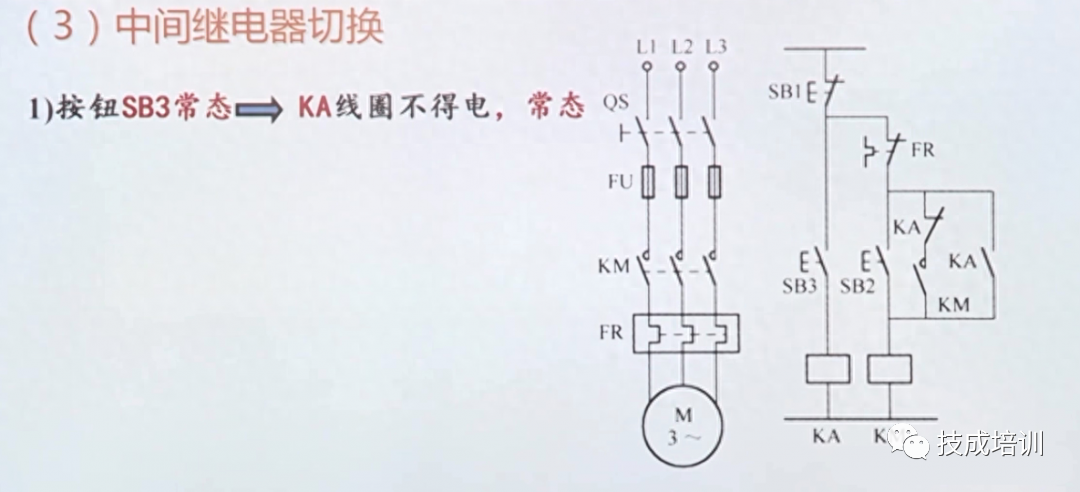

第三种方式是中间继电器切换：中间有多个常闭和常开触点，在电路图4中SB3处于常态，常开点断开，常闭点和KM常开点进行串联，SB2按钮闭合kM线圈得电，线圈形成自锁，电机进行持续运转。
当SB3常开触点闭合，KA线圈得电，中间继电器常开点闭合，常闭点断开。按下按钮SB1电动机形成点动控制。

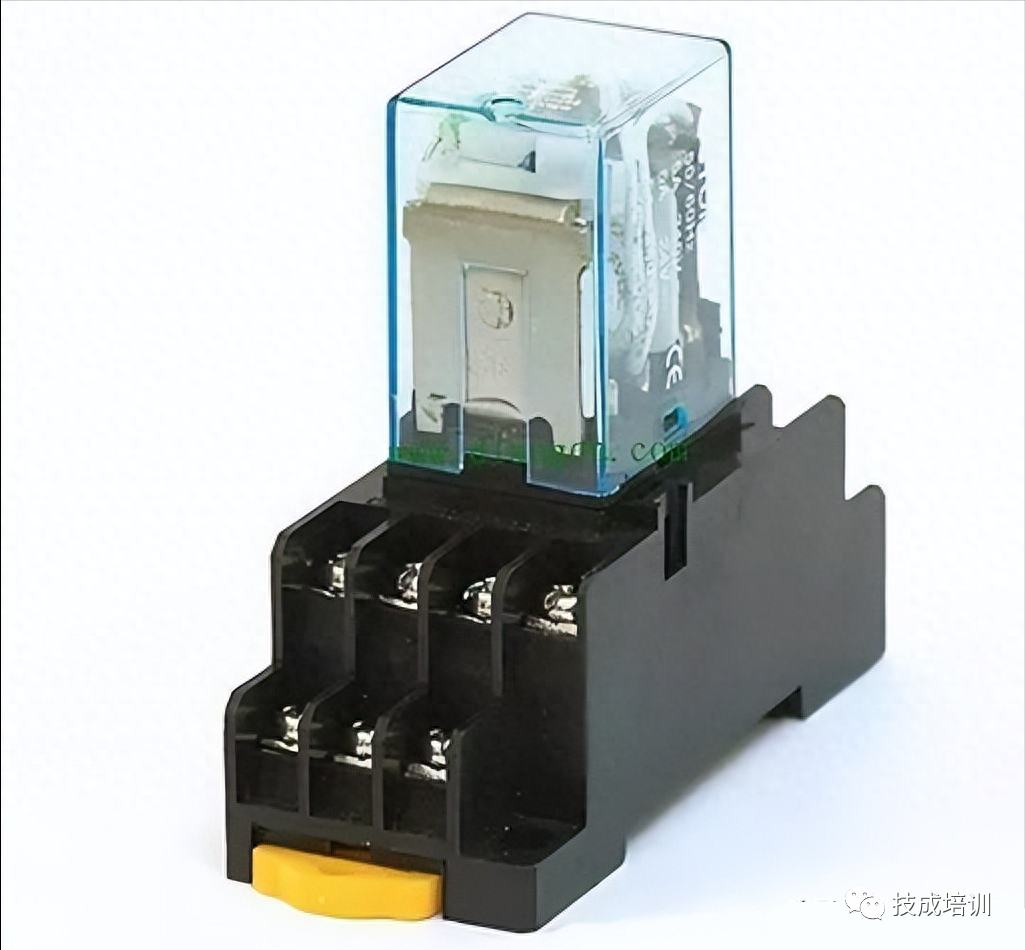

中间继电器
4
