电动机点动控制线路与互锁环节

来源:电工技术

所谓点动,即用手按下按钮时,电动机开始运行;手松开按钮时,电动机停止运转,整个运行过程完全由操作人员决定。如在滚齿机上一般就会安排主轴的电动按钮,以实现某些功能。

1、点动单向运转控制线路

点动控制线路的主电路由空气开关QF、交流接触器KM的主触头和电动机M组成;控制电路由启动按钮SB和交流接触器线圈KM组成,如图1。

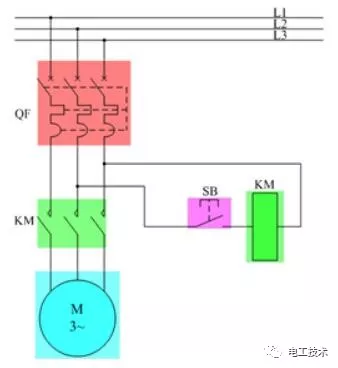

图1电动机点动单向运行控制线路

点动控制的电动机起动和停机的过程是:先合上空气开关QF,再按下启动按钮SB,于是交流接触器KM的线圈得电,使接触器主触点闭合,电动机得电运行。

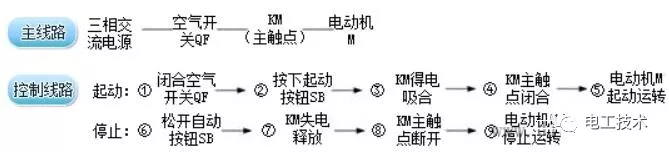

当松开SB时,KM的线圈断电,使主触点断开,电动机断电停止运行。用动作顺序表解释如下:


2、点动正反转运行控制线路

点动运行也可以方便地实现电动机正反转的控制线路。由第一章知识可知,将接入电动机定子绕组的三相线中任意两根对调,电动机旋向将反转。

从主电路来看,这一功能可以通过增加一个交流接触器以换接三相线来实现,如图(左)。当KM1的主触点闭合而KM2的主触点断开时,三相线u、v、w按顺序接入电动机定子绕组;当KM2主触点闭合而KM1主触点断开时,三相线中u和w交换接入电动机定子,从而实现三相线中的任意两根对调,电动机反转。电动控制电动机正反转的线路要求手动实现交流接触器KM1和KM2中仅有一个的主触点闭合的功能,如图2(a)。

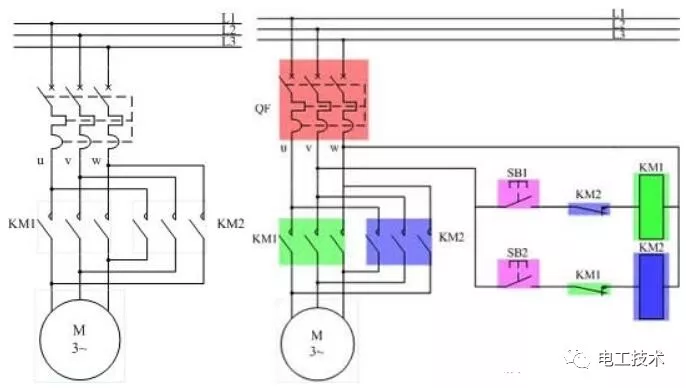

(a)正反转控制主电路 (b)点动正反转运行控制线路

图2电动机点动正反转运行控制线路

其控制电路如图2(b),它由两条类似的支路并联,与前述一样,每一条支路都可以实现点动控制,不同的是每条支路多了一个对应接触器的辅助常闭触点。

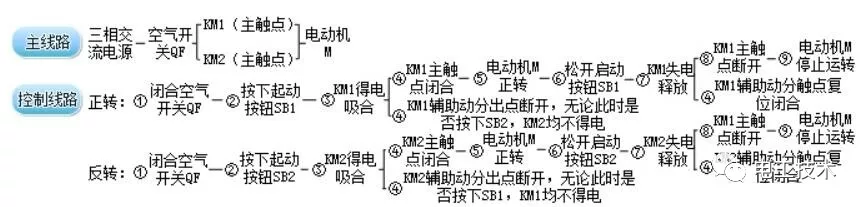

控制线路的动作顺序表解释如下:


可以看出,两个交流接触器的辅助动分触点的作用是使两个接触器不同时得电闭合,因为当两个按钮被同时按下时,如果两个接触器同时得电闭合,将使三相线中的u和w两相短路,发生危险。我们称这种典型的控制环节为互锁环节。
