电机负载的计算方法汇总

来源:网络

计算折合到电机上的负载转矩的方法如下

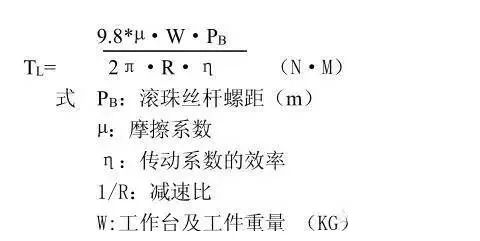

1、水平直线运动轴:

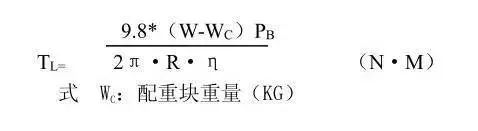

2、垂直直线运动轴:

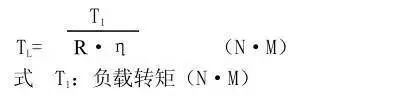

3、旋转轴运动:



2

负载惯量计算

与负载转矩不同的是,只通过计算即可得到负载惯量的准确数值。不管是直线运动还是旋转运动,对所有由电机驱动的运动部件的惯量分别计算,并按照规则相加即可得到负载惯量。由以下基本公式就能得到几乎所有情况下的负载惯量:

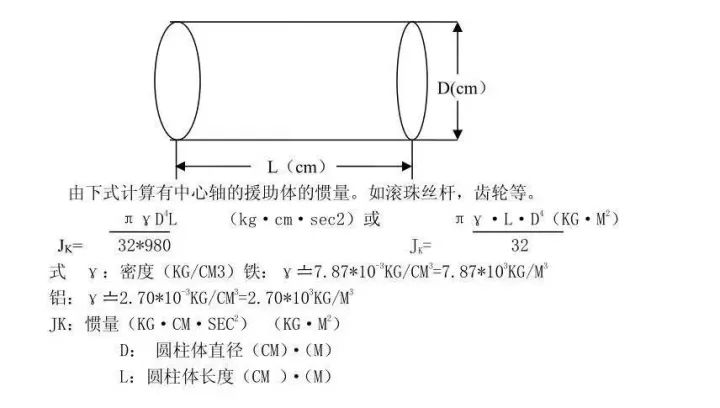

1、柱体的惯量

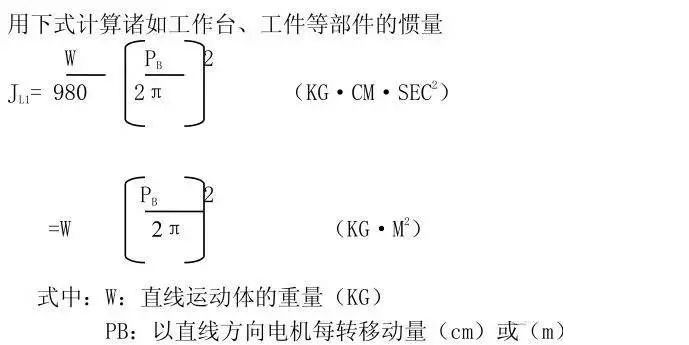

2、运动体的惯量

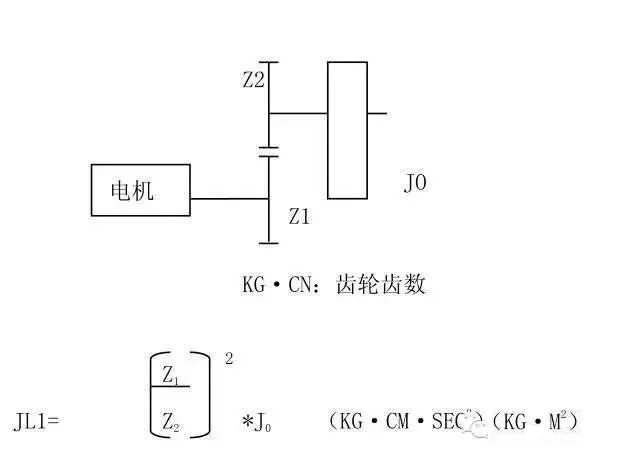

3、  有变速机构时折算到电机轴上的惯量


3

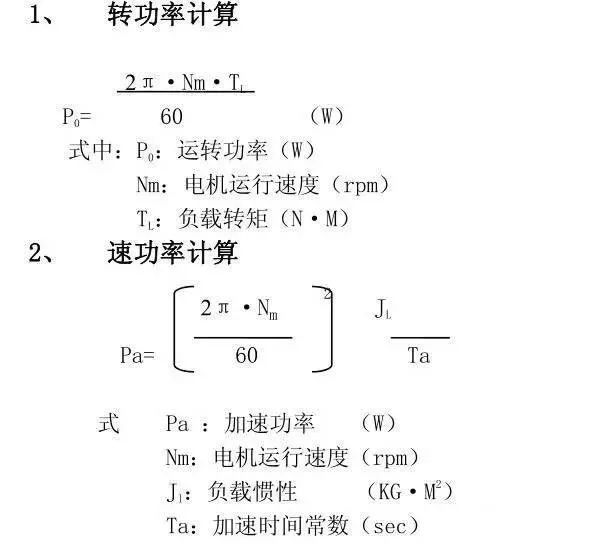

运转功率及加速功率计算

在电机选用中,除惯量、转矩之外,另一个注意事项即是电机功率计算。一般可按下式求得:
