电机转子作为电机实现机电能量转换的核心部件，其设计直接影响电机的效率、扭矩、转速、振动噪声及可靠性。不同类型电机（如异步电机、同步电机、步进电机等）的转子设计差异显著，但核心技术均围绕磁场交互、力学性能、能量转换效率三大核心目标展开。以下从转子分类、关键设计技术及典型应用场景三方面解析：
一、转子的核心功能与分类
转子的核心功能是通过与定子磁场的相互作用（电磁感应或永磁力）产生旋转力矩，其分类需匹配电机类型：
异步电机转子：依靠定子磁场感应产生电流，无需外部供电，分为鼠笼式（结构简单、成本低）和绕线式（可外接电阻调节性能）。
同步电机转子：磁场由永磁体或励磁绕组产生，转速与定子磁场同步，包括永磁转子（高效、高功率密度）和电励磁转子（磁场可调，适用于大型机组）。
步进电机转子：通过齿槽结构与定子磁场的磁阻效应定位，分为永磁式（扭矩大）、反应式（结构简单）和混合式（综合两者优势）。
直流电机转子：包含电枢绕组和换向器，通过电刷与外部电路连接，产生持续扭矩。
二、转子设计的核心技术解析
1. 磁场设计：能量转换的核心
磁场是转子与定子交互的 “桥梁”，其分布直接决定电机效率和扭矩波动（如步进电机的共振问题与磁场谐波密切相关）。
永磁转子磁路设计：
需优化永磁体（如钕铁硼、钐钴）的形状、排列方式（表面贴装、内置式、Halbach 阵列）和充磁方向，减少漏磁并增强气隙磁场的正弦性。例如，内置式永磁转子通过 V 型或 U 型排布，可提高磁阻扭矩，适用于新能源汽车驱动电机。感应转子导条设计：
鼠笼式转子的导条与端环材料（铜或铝）和截面形状（圆形、矩形、梯形）影响启动性能和效率。梯形导条可利用 “集肤效应” 在启动时增加电阻（提高启动扭矩），运行时降低电阻（减少损耗）。气隙长度优化：
气隙是转子与定子间的磁场通道，过小易导致机械摩擦，过大会增加磁阻、降低磁场强度。通常根据电机功率等级设计（微型电机气隙约 0.1-0.5mm，大型电机约 1-5mm）。
2. 结构力学设计：可靠性与动态性能保障
转子高速旋转时需承受离心力、电磁力和温度应力，结构设计需兼顾强度、刚度和轻量化。
材料选择：
永磁转子：永磁体需搭配高强度护环（如不锈钢、碳纤维复合材料），防止高速旋转时永磁体飞脱。
感应转子：硅钢片叠压（减少铁耗）+ 铸铝 / 铜导条（高导电率），端环需焊接牢固以承受离心力。
步进电机转子：硅钢片叠压或永磁体与铁芯一体化设计，确保齿槽定位精度。
动态平衡设计：
转子质量分布不均会导致振动和噪声，需通过静平衡（低速状态下调整质量）和动平衡（高速状态下校正），尤其是高速电机（如无人机电机，转速＞10000rpm）需严格控制不平衡量（通常＜0.1g・cm）。
3. 损耗控制：提升效率的关键
转子损耗（铜耗、铁耗、风摩耗）是电机发热的主要来源，设计中需针对性优化：
铁耗抑制：
转子铁芯采用低损耗硅钢片（如 35W250），并通过斜槽设计（转子槽与轴线成一定角度）减少定子磁场谐波引起的涡流损耗（尤其适用于异步电机和步进电机，可降低共振风险）。铜耗优化：
绕线式转子的绕组导线截面积需匹配电流密度（通常 2-5A/mm²），并采用绝缘涂层减少涡流；永磁转子则需避免永磁体导电（如使用绝缘隔磁桥）。风摩耗降低：
高速转子需优化外形流线型（如光滑端盖、减少凸起），并采用低摩擦轴承（如陶瓷轴承），尤其适用于航空航天领域的高速电机。
4. 齿槽结构设计：适配运行特性
转子齿槽与定子齿的配合直接影响电机的定位精度（如步进电机）和扭矩波动（如伺服电机）。
步进电机转子齿形：
齿槽的齿数、齿宽和齿高需与定子匹配，通过细化齿形（如增加齿数）降低步距角，减少磁场突变引起的共振。例如，混合式步进电机转子采用永磁体与硅钢片交替叠压，齿槽精度控制在 ±0.01mm 以内。同步电机转子凸极设计：
凸极式转子（如同步发电机）的极靴形状需优化，使气隙磁场接近正弦波，减少谐波扭矩；隐极式转子（如汽轮发电机）则通过均匀分布的槽口设计，适应高速旋转需求。

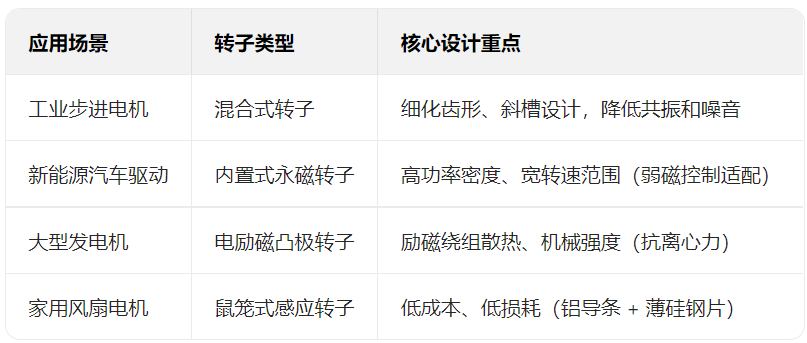

三、典型应用场景的转子设计特点
总结
转子设计是电机性能的 “基石”，需在磁场交互、力学可靠性、损耗控制和结构适配性之间找到平衡。实际工程中，常通过有限元仿真（如 Ansys Maxwell）优化磁场分布，结合模态分析验证转子的抗振动能力，最终实现 “高效、低噪、高可靠” 的设计目标。对于步进电机等对共振敏感的场景，转子的齿槽细化、斜槽设计及材料轻量化尤为关键。
