STDRIVE101三相栅极驱动器芯片为电机带来高功率密度和很低的睡眠功耗
组装好的参考设计板已在意法半导体电子商城上架开售

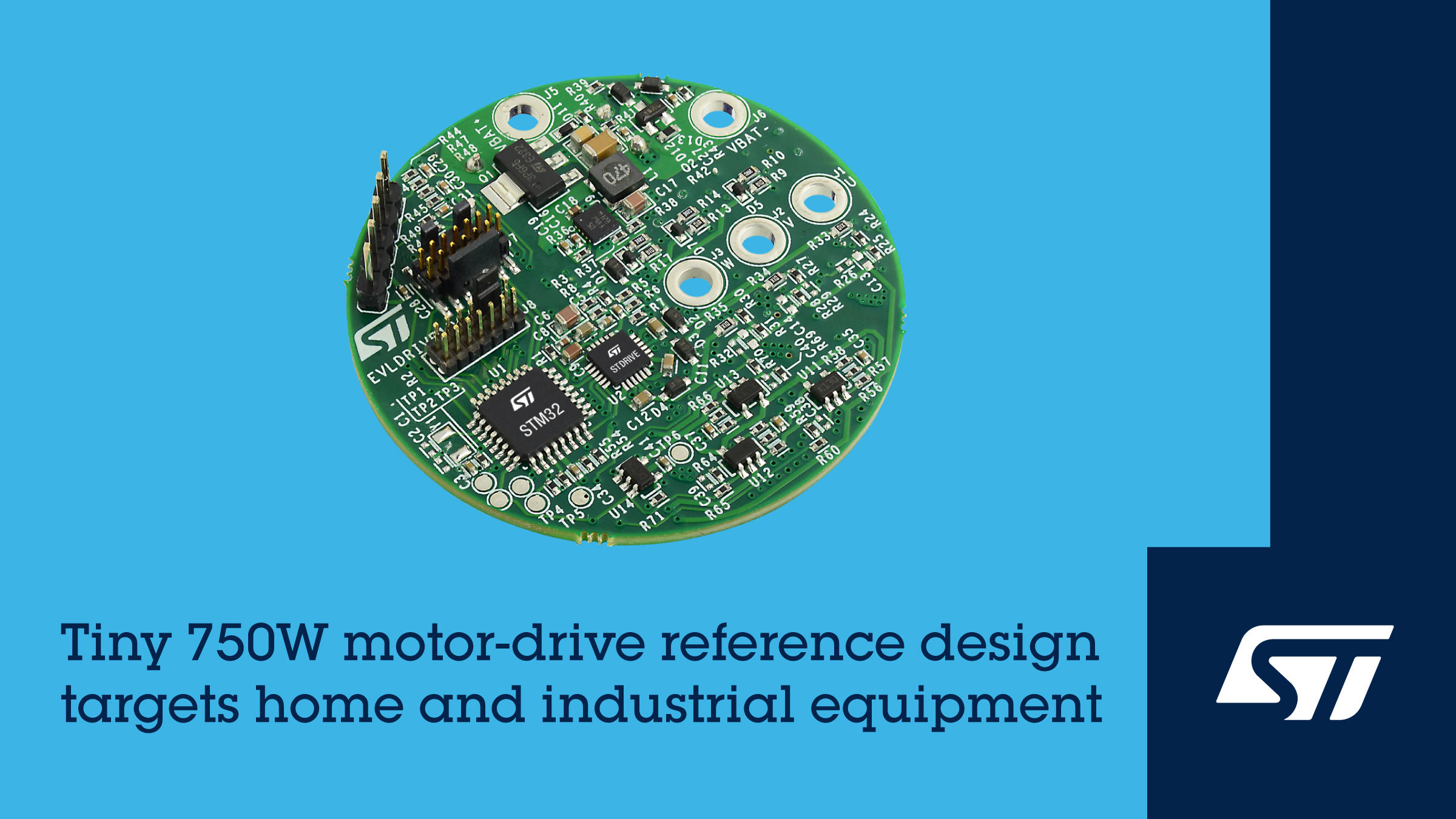

意法半导体的 EVLDRIVE101-HPD（高功率密度）电机驱动参考设计在直径仅为 50 毫米的圆形 PCB 电路板上集成三相栅极驱动器、STM32G0微控制器和750W功率级。该板的睡眠功耗很低，还不到1uA，小巧的外形可直接装入吹风机、手持式吸尘器、电动工具、风扇等设备，还可以轻松放入无人机、机器人以及电泵、制程自动化系统等工业设备的电驱装置内。
该参考设计采用意法半导体稳健、紧凑的STDRIVE101 三相栅极驱动器，允许开发者自由灵活选择电机控制方法，例如，选择梯形或磁场定向控制 (FOC)，是否用传感器检测转子位置。 STDRIVE101驱动芯片由三个拉/灌电流600 mA的半桥驱动组成，工作电压范围为 5.5V 至 75V，可满足任何低压电机的驱动要求。该芯片集成了高低边栅极驱动器稳压电源和可配置漏源电压 (Vds)监测保护功能，还有一个用于选择直接高低边栅极输入或 PWM 控制的外部引脚。
开发人员可以利用 STM32G0 单线调试 (SWD) 接口连接微控制器交换数据，同时支持直接固件更新，修复软件错误，启用新功能。
EVLDRIVE101-HPD参考设计的电源级采用 STL220N6F7 60V STripFET F7 MOSFET功率晶体管，1.2mΩ的典型 Rds(on)导通电阻可维持驱动能效，简化电机即插即用连接。快速上电功能可在电机闲置时断开电源，节省电能，延长电池供电设备的续航时间。驱动芯片内置的保护功能可确保系统安全和高能效，其中包括功率级电路MOSFET功率管的Vds电压监测，以及欠压锁定 (UVLO)、过热保护和交叉导通预防。
EVLDRIVE101-HPD 电路板开箱即用，现可从意法半导体官网电子商城购买。
详情访问https://www.st.com/evldrive101-hpd 。
